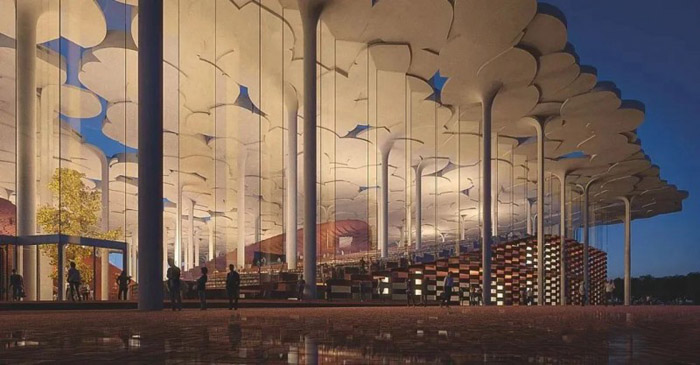

陽光下，副中心圖書館的玻璃幕墻熠熠閃光，而更為“亮眼”的是，一系列自主創新技術接連突破世界級建設難題，為這座北京城市副中心“三大建筑”之一的項目，書寫下令人震撼的工程創舉。

單塊玻璃重達11.5噸開創先例，成為世界最重幕墻玻璃。

276塊“超級玻璃”無任何支撐龍骨，造就國內外首例自承重互為支撐的幕墻奇跡。

幕墻玻璃實力超強，可承受強烈地震時120毫米水平位移。

隔絕熱量傳遞，玻璃幕墻全年可降低建筑能耗約8%……

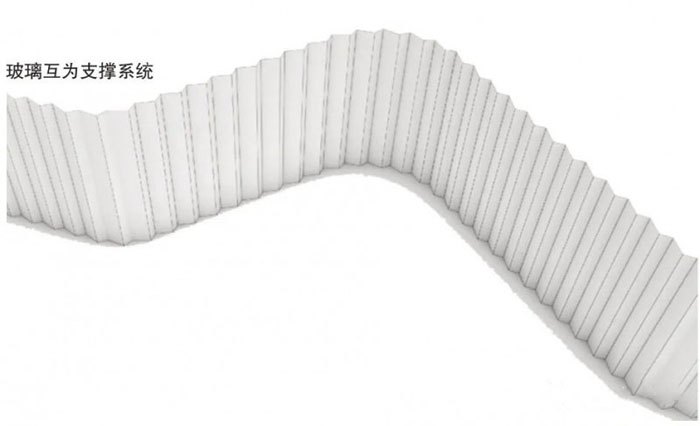

7層粘連“超級玻璃”“瓦楞紙”式W折線

超大玻璃互為支撐實現“國內外首例”

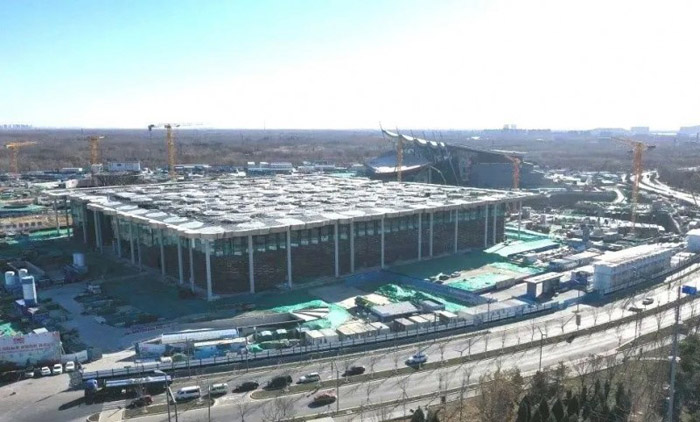

在綠心公園拔地而起的副中心圖書館被譽為“森林書苑”，這里不僅是閱讀場所，更是極具親和力的公共開放空間。

如何將圖書館內外的“森林”融為一體營造“透明書苑”的觀感，取決于超大玻璃幕墻設計施工的最終效果，中建深裝為此首創了全玻璃幕墻施工體系。

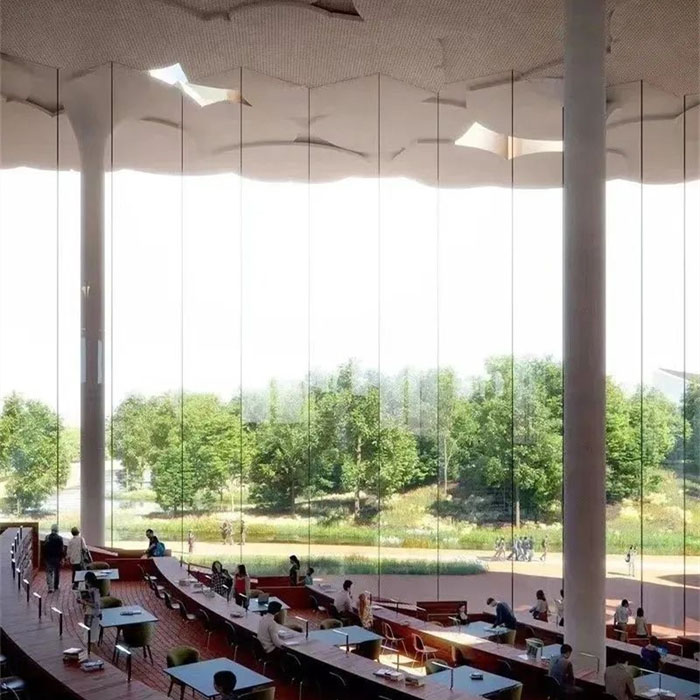

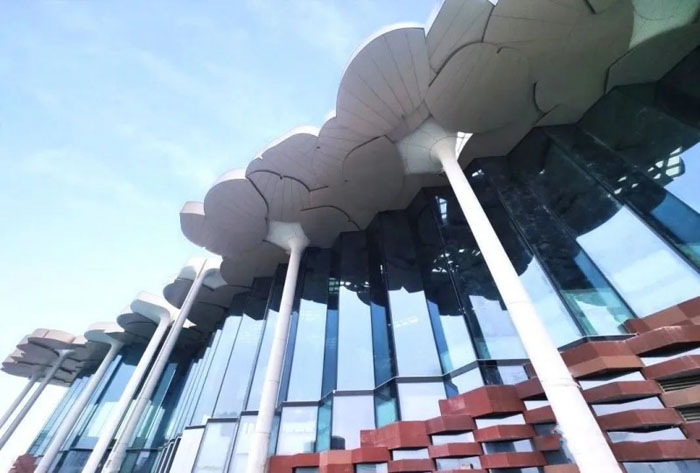

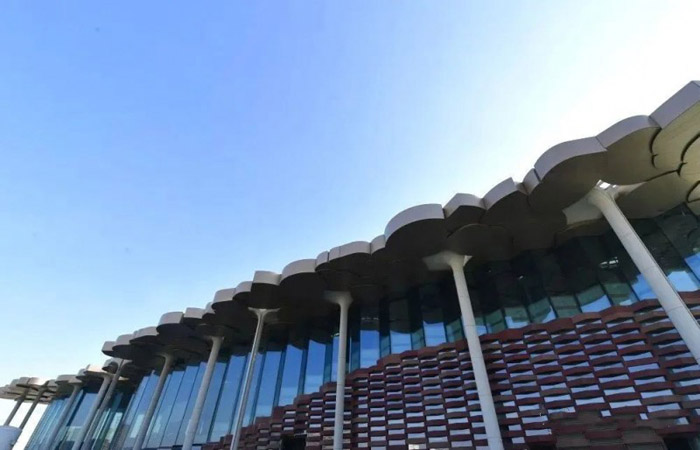

圖書館的外立面由276塊“超級玻璃”包裹，高透明度和開放性讓充足日光進入，在模糊邊界感的同時，讀者坐在明亮的圖書閱覽區，仿佛置身于森林環抱之中。

調光玻璃的應用還將智能控制技術與調光技術相融合，相較于傳統玻璃，它可將遮陽系數從0.45降低到0.28至0.32之間，防止紫外線對重要書籍的破壞，延長文獻保存期限和使用壽命。

通過調節玻璃的透光率，調光玻璃可在中午等光線充足時降低透光率，保證讀者不會感到光線刺眼，并降低空調能耗。在早晚，則可增加透光率節省照明電量及取暖電量。

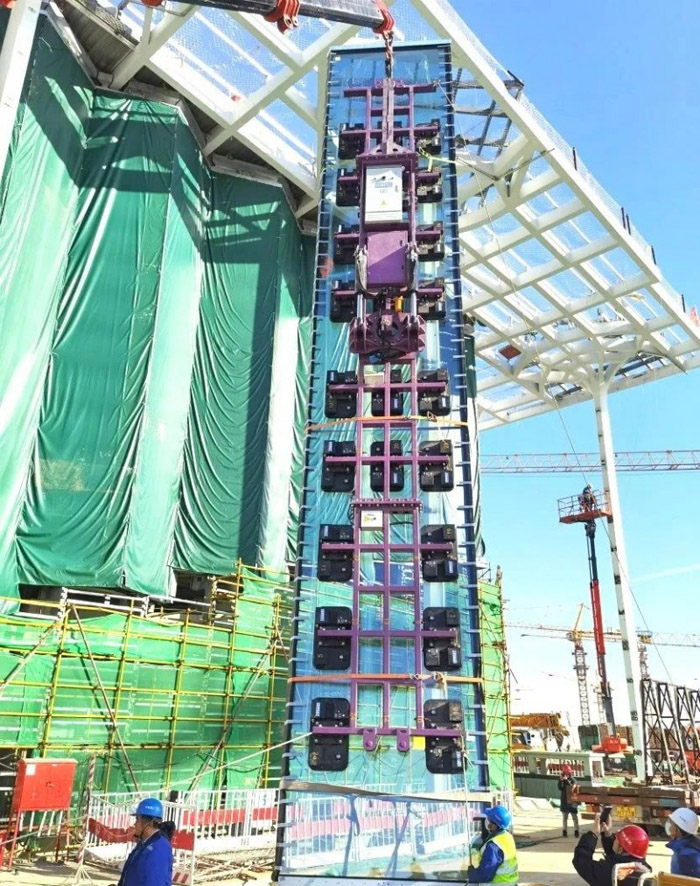

定制真空電動吸盤吊裝用上“幕墻神器”

創新研發鋼槽+滑移塊抗震防變形

這20多組吸盤的整體自重就超過3噸。

“每組真空吸盤都由PLC可編程邏輯控制器實現中央控制，這些吸盤還可根據需求自由組合，實現12噸以下任意重量玻璃的安裝，堪稱‘幕墻神器’。”中建深裝城市副中心圖書館分包單位項目經理熊宗祠對建設過程中的這些難點記憶猶新。

為了確保安裝質量，幕墻玻璃系統還一一通過了“風壓變形性能測試”“雨水滲透性能測試”“空氣滲透性能測試”“平面變形性能”四項試驗的檢驗。

作為一處“透明書苑”

圖書館不僅要支撐起知識的空間

更要經得起地震等災害的考驗

“這些幕墻玻璃的穩定性、抗震性設計要求極高，北京屬于地震高烈度區，幕墻必須能承受強烈的水平地震位移變形�！睏钣⒄f(shuō)。

由于玻璃為脆性材料，為保證玻璃受力與在地震作用下的變形，中建深裝在玻璃頂部與底部分別設計了特制鋼槽。

這一系列創新方案的落地，讓幕墻玻璃可適應屋頂結構在地震發生時向下65毫米和向上25毫米的豎向地震位移變形。

為了適應地震的水平位移變形，中建深裝還在玻璃底部鋼橫梁中間位置自主研發了可適應120毫米水平地震位移變形的弧形滑移塊。

弧形滑塊內部設計隱藏式銷軸，既可使玻璃實現擺動，又可防止玻璃滑出弧形滑塊，進一步提高其抗震性。

伴隨著這一系列創新設計，最終實現了國內首創自承重互為支撐全玻璃幕墻的完美亮相，為讀者營造出建筑包裹于自然景觀中的嶄新體驗，既為首都增添一處新地標，又成為北京面向世界的新名片。
